• A figura mostra o diagrama da estrutura para ar de tipo misto o transporte de correia apoiado. A correia de borracha (1) corre em torno da polia da movimentação (2) e a polia da curvatura (3), o material é transportada desse modo do funil de alimentação (5) ao silo. Um grupo de caixas de ar longas fechados especialmente projetadas com bom selando o desempenho ao longo do sentido longitudinal do transporte, conhecido geralmente como câmaras de ar. A parte superior das câmaras de ar (7) é formada em uma forma do sulco do disco (o raio do arco é R, ângulo de sulco é θ), que seja chamada a calha da placa (6). A correia de borracha é suportada de “pelo coxim ar” no sulco e conduzido pela polia da movimentação (2), a operação contínua, o ramo vazio da carga é suportada ainda pelo mais baixo rolo liso, que é chamado ar de tipo misto transporte de correia suportado.
  Um fã da meio-pressão (8) é usado para fundir o ar na caixa de ar através da entrada de ar, o ar flui longitudinalmente ao longo da caixa de ar, enchendo a caixa de ar para formar alguma pressão. E com as fileiras dos orifícios na calha da placa (6) que transborda no sulco entre entalhes para formar uma correia de borracha e uns materiais de “do apoio estável do coxim ar”, e tenha a rigidez do coxim de ar da pressão correspondente adaptar-se à mudança de carga, mudando a fricção de rolamento contínua do transporte de correia original do rolo, reduz significativamente a resistência de fricção. Ao mesmo tempo, supera a fraqueza da operação original da onda de transporte de correia do rolo, a operação é estável e segura, o efeito de poupança de energia é igualmente notável, assim a segurança e a confiança são melhoradas extremamente.

O transporte de correia apoiado ar é transporte universal, pode ser amplamente utilizado no carvão, na metalurgia, na eletricidade, no porto, na indústria, em mecânico químicos, os materiais de construção etc. Especialmente usou-se transportando a grão. Pode cumprir as exigências destas indústrias para a grande taxa de transferência.
O ar apoiou o transporte de correia fornecido por nossa empresa foi amplamente utilizado em muitos campos da indústria, indústria clara e indústria do transporte. A distância de transtorte máxima da única máquina alcançou mais de 1 quilômetro. Velocidade 6m/s ou mais. O transporte de correia apoiado ar ocupou o mercado enorme no país e no estrangeiro no processo de transtorte material.



As vantagens de ASBC contra transportes convencionais
É projetado transportar produtos secos de fluxo livres em todos os tipos de indústrias, especialmente nas aplicações onde a retenção da poeira é crucial. Seus transporte liso e materiais constantes dos meios do fluxo de ar ficam na correia transportadora e a varredura é eliminada praticamente.
1. o poder pequeno, consumo de baixa energia, reduz a fricção entre a correia transportadora e o tensor do transporte, poder reduzido do motor
2. Sob as mesmas circunstâncias, o poder do transporte apoiado ar é o mesmo que o poder da operação, nenhum aumento adicional do poder.
3. comparado com outros transportes de correia, quantidade pequena de tensores do transporte, baixos custos de manutenção, vida útil longa da correia.
4. a resistência de fricção pequena da correia, reduz 10%-20% do consumo de potência da condução
5. o transporte incluido pode evitar voar a poeira e é a favor do meio ambiente.
6. produtividade alta
O ar apoiou o transporte de correia pode formar a melhor seção material da carga. Comparado com os transportes de correia do rolo, pode ser carregado com o material de 5%~15%, que é apropriado para a operação de alta velocidade (a velocidade da correia da máquina geral do rolo é 1,25 rn/s, e o ar apoiou o ∥ 1.6n s do transporte de correia geralmente ~ 2,0 HU/s), pode melhorar a capacidade do transporte sem aumentar a largura de banda.
7. correia de borracha de pouco peso opcional e vida útil prolongada
O ar apoiou o transporte de correia tem a baixa resistência de corrida e a baixa tensão. A correia de borracha de pouco peso pode ser usada. Corre lisamente, não foge, a fita veste pouco, o fenômeno de rasgo ocorre raramente, e a vida útil da fita é mais do que dobrada.
8. Pode ser usado para o grande arranjo do mergulho
O ar apoiou o transporte de correia tem o apoio contínuo do gás, corridas materiais lisamente, seu ângulo de inclinação é menos do que o ângulo estático da fricção do material e da correia transportadora. O ângulo de inclinação real do transporte de correia apoiado ar pode ser 18° da máquina do rolo. Aumento a 23°. Pode igualmente correr com segurança à esquerda e direito.

1. Ar novo o transporte de correia apoiado resolve os problemas do transporte de correia apoiado ar da primeira geração. Tem as características da proteção ambiental, da economia de energia, do começo da carga pesada, da poupança de despesas, da operação estável e da vida útil longa.
2. Cumpre as exigências da grande capacidade de manipulação nos portos, minas, energia elétrica, carvão e outras indústrias, promove promove a aplicação larga do ar apoiou transportes de correia.
3. Ar novo o transporte de correia apoiado substitui o um método de projeto do ângulo de sulco com o projeto secundário do ângulo de sulco. A estrutura das câmaras de ar é mais científica e razoável, supera o fenômeno da borda da fricção da fita, o efeito de corrida é melhorado por 20%, o consumo do gás salvar por 15%.
4. Ar novo o transporte de correia apoiado substitui as câmaras de ar de solda de uma peça só da primeira geração com a caixa de ar combinada. A estrutura é nova, aparência é bonita. A força, a torsão e a resistência de dobra da caixa de ar são melhoradas extremamente, o dispositivo de rachadura do vento são adicionadas. O dispositivo não somente pode razoavelmente dividir o vento e a diversão, mas igualmente reduz extremamente a perda da resistência de fluxo de ar ao longo do trajeto, efeito de poupança de energia está a nível principal doméstico.

Porque mais indústrias escolherão o transporte de correia do ar?
1. A velocidade do desenvolvimento do equipamento técnico para a logística, exige agora um transporte de correia com um de alta capacidade segurar o transporte.
2. Nos tempos novos, todas as classes sociais têm umas exigências mais altas e mais altas para a proteção ambiental, e o ar apoiou transportes de correia é uma boa escolha.
3. Com desenvolvimento dos tempos, o avanço tecnologico, a escala da aplicação do ar apoiou o transporte de correia tornar-se-á inevitavelmente cada vez mais extensivo, e substituir-se-á mesmo alguns transportes de correia do rolo.

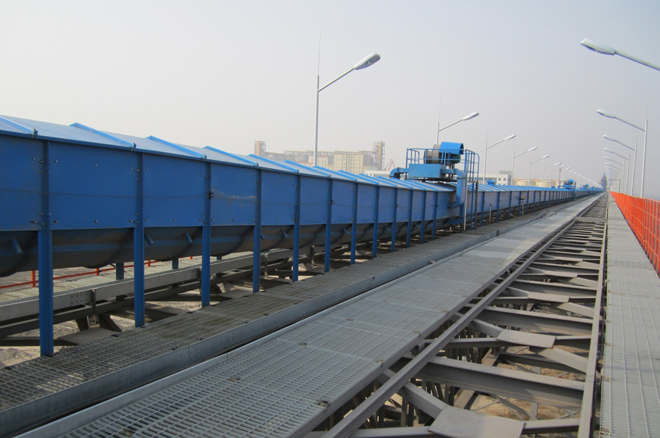

Casos do projeto do transporte de correia apoiado ar
