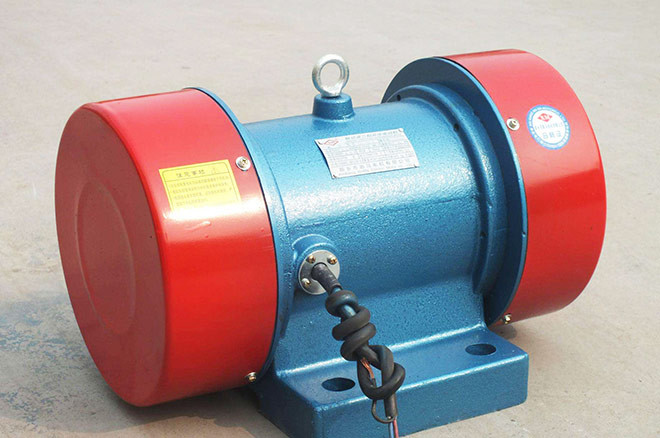

Motor de vibração

Como trabalha

O eixo de saída de cada extremidade do motor de vibração tem um bloco excêntrico fixo e um bloco excêntrico ajustável. Ajustar o ângulo entre o bloco excêntrico ajustável e o bloco excêntrico fixo pode mudar a magnitude da força emocionante. O ângulo entre o bloco excêntrico ajustável e o bloco excêntrico fixo é 0 graus quando a entrega, e a força emocionante neste tempo são a força emocionante avaliado do motor F. da vibração.
Pague a atenção especial, ao ajustar a força emocionante, ajuste o bloco excêntrico ajustável no eixo de saída em ambas as extremidades do motor da vibração ao mesmo sentido no mesmo sentido.
Ajuste de etapas de excitação da força:
1. remova a tampa protetora.
2. afrouxe o bloco excêntrico exterior e aperte o parafuso.
3. Ambos os lados do bloco excêntrico devem ser girados no mesmo sentido de modo que a linha do alinhamento no eixo alinhe com o valor da força da excitação no bloco excêntrico ao valor exigido da força da excitação, e verificam se as duas extremidades tenham o mesmo ângulo.



A força e o poder de vibração são combinados corretamente, a força da vibração são grandes, o peso do corpo são claros, o volume são pequenos, o ruído mecânico são baixos.

Desde que o motor de vibração é um tipo forte vibração da resistência em vez da ressonância, tem uma amplitude estável.

A escala de frequência da vibração é grande. A frequência da vibração do excitador eletromagnético é fixada, geralmente igual à taxa de etapa do poder, e a frequência da vibração do motor de vibração pode ser ajustada em uma vasta gama ajustando a velocidade de rotação, a frequência da vibração e a amplitude pode arbitrariamente ser selecionada de acordo com rotas completas diferentes.

Quando a influência da flutuação da fonte de alimentação é pequena, o excitador eletromagnético causa uma grande mudança na força da excitação devido à mudança da tensão, mas no motor de vibração, esta mudança é muito pequena.

a combinação da Multi-máquina, pode conseguir a auto-sincronização para terminar exigências diferentes do processo.

O sentido da força emocionante pode ser mudado de acordo com o método da instalação do motor de vibração.

A força e a amplitude da excitação podem ser ajustadas steplessly somente ajustando o ângulo do bloco excêntrico.

A manutenção é simples. Desde que a mola não é usada como o tipo eletromagnético, o trabalho de manutenção tal como o ajuste do afastamento e o ajuste do peso pode ser eliminado, e somente os rolamentos precisam de ser reparados regularmente.

Especificações completas para encontrar as necessidades de vários tipos de trabalho da maquinaria da vibração.

Tipo	Velocidade (RPM)	MCF (n)	Poder (quilowatt)	Ampère atual	Peso (quilograma)		Dimensão (milímetros)
						FG		B	C	D	E	F	Фg	H	J	K	M	N	Barra de acoplamento
XV 0.7-2	2870	700	0,15	0,38	12		130	80	136	244	122	182	11	77	147	18	50	140	M10
XV 1.5-2		1500	0,15	0,38	14		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-2		2500	0,25	0,58	16		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-2		5000	0,40	1,01	27		150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-2		8000	0,75	1,76	45		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-2		10000	1,10	2,30	48		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-2		16000	1,50	3,59	70		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-2		20000	1,80	4,24	96	B	230	83	258	568	275	280	22	157	330	25	75	325	M20
XV 30-2		30000	2,00	4,92	158	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 1.5-4	1460	1500	0,15	0,30	14		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-4		2500	0,15	0,32	16		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-4		5000	0,25	0,65	36		150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-4		8000	0,40	1,14	48		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-4		10000	0,55	1,50	52		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-4		16000	0,75	1,91	70		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-4		20000	1,10	2,60	78		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 25-4		25000	1,50	3,72	112	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 32-4		32000	2,00	4,69	140	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-4		40000	2,20	5,06	145	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-4		50000	2,50	6,25	218	B	280	118	353	645	340	345	26	190	410	35	85	390	M24
XV 75-4		75000	4,00	10,14	275	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 120-4		120000	8,00	19,40	480	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-4		140000	10,00	24,16	620	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-4		160000	10,00	24,16	660	C	460	118	480	940	490	550	38	260	520	38	120	550	M36
XV 2.5-6	980	2500	0,25	0,70	38		150	120	197	375	192	200	18	100	265	25	54	204	M16
XV 5-6		5000	0,40	1,23	53		170	140	192	455	210	220	18	110	270	20	60	224	M16
XV 8-6		8000	0,55	1,68	60		170	140	250	455	224	220	18	140	300	20	60	282	M16
XV 10-6		10000	0,75	2,11	74		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 16-6		16000	1,10	3,03	82		200	140	246	473	230	245	18	140	315	22	60	282	M16
XV 20-6		20000	1,50	3,77	120	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 30-6		30000	2,20	5,47	160	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-6		40000	3,00	7,20	170	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-6		50000	3,70	9,28	228	B	280	118	353	645	340	340	26	190	410	35	85	390	M24
XV 75-6		75000	5,50	13,31	340	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 100-6		100000	7,50	17,93	473	B	380	140	420	865	420	460	32	225	470	32	120	470	M30
XV 120-6		120000	8,50	19,76	510	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-6		140000	9,50	21,70	660	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-6		160000	12,00	27,37	710	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
